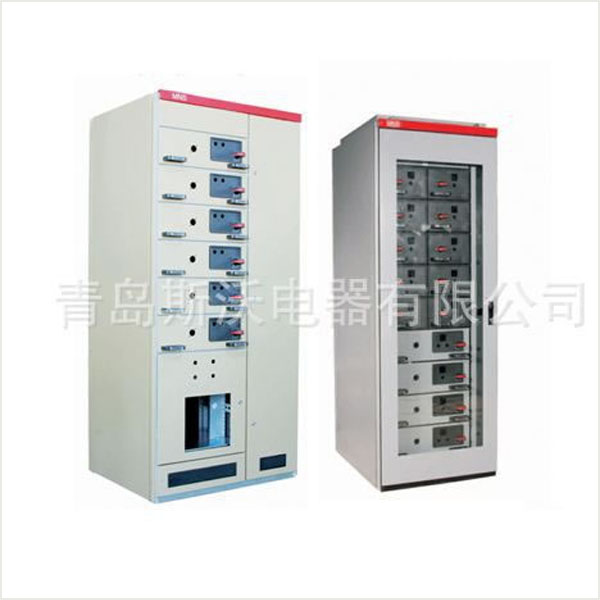

MNS型低壓抽出式開關(guān)柜
抽屜類型

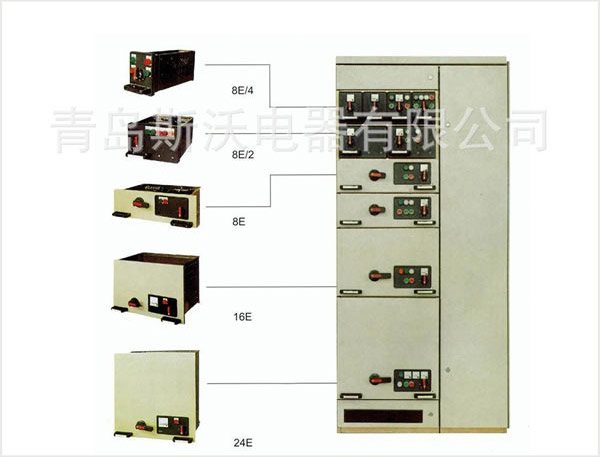

有五種標準尺寸,都是以8E(200mm)高度為基準:
1.8E/4:在8E高度空間組裝4個抽屜單元。
2.8E/2:在8E高度空間組裝2個抽屜單元。
3.8E:在8E高度空間組裝1個抽屜單元。
4.16E:在16E(400mm)高度空間組裝1個抽屜單元。
5.24E:在24E(600mm)高度組裝1個抽屜單元。
五種抽屜單元可在一個柜體中單一組裝,也可用作混合組裝。一個柜體中作單一組裝時最多容納抽屜單元數(shù)見下表。
抽屜形式 | 8E/4
| 8E/2
| 8E
| 8E/16
| 8E/24
|
最多容納單元數(shù) | 36 | 18 | 9 | 4 | 3 |
