變頻器控制柜

變頻器控制柜由于中央空調系統都是按最大負載并增加一定余量設計，而實際上在年中，滿負載下運行最多只有十多天，甚至十多個小時，幾乎絕大部分時間負載都在70%以下運行。通常中央空調系統中冷凍主機的負荷能隨季節氣溫變化自動調節負載，而與冷凍主機相匹配的冷凍泵、冷卻泵卻不能自動調節負載，幾乎長期在100%負載下運行，造成了能量的極大浪費，也惡化了中央空調的運行環境和運行質量。 隨著變頻技術的日益成熟，利用變頻器、PLC、數模轉換模塊、溫度傳感器、溫度模塊等器件的有機結合，構成溫差閉環自動控制系統，自動調節水泵的輸出流量；采用變頻調速技術不僅能使商場室溫維持在所期望的狀態，讓人感到舒適滿意，可使整個系統工作狀態平緩穩定，更重要的是其節能效果高達30%以上，能帶來很好的經濟效益。

中文名變頻器控制柜外文名Inverter control cabinet主要部件變頻器、PLC、數模轉換模塊等主要系統溫差閉環自動控制系統作用工作平緩穩定，節能效果高適用領域冶金、化工、石油、供水等。

設備簡介

變頻器控制柜（變頻器電氣控制柜/電控柜/電控箱）采用西門子，ABB,施耐德，富士，三菱，松下，臺達，士林，匯川等廠家的變頻器而開發的電氣控制柜，根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等，根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等，目前比較定型的有：恒壓供水變頻控制柜（1控1，1控2，1控3等），自動扶梯變頻控制柜，中央空調循環水泵變頻柜, 風機變頻節能柜,空壓機恒壓供氣系統（變頻器節能軟啟動控制系統）等。

設備作用

變頻器控制柜（變頻器電控柜/電氣控制柜）可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、空氣壓縮機、軋鋼機、注塑機、皮帶運輸機等各種中壓電機設備。變頻柜采用封閉柜式結構，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能。變頻器是變頻柜的專用配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大，一般根據工礦要求定制。目前比較定型的有：恒壓供水變頻柜（1控1，1控2，1控3等），自動扶梯變頻控制柜，中央空調循環水泵變頻柜, 風機變頻節能柜等。

應用場所

變頻器控制柜（變頻器電控柜/電氣控制柜）可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、壓縮機、軋機、注塑機、皮帶運輸機等各種中壓電機設備。

設備組成

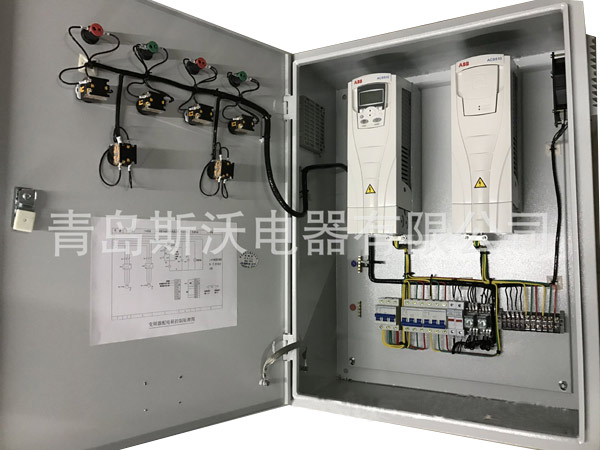

變頻器控制柜（變頻器電控柜/電氣控制柜）是由內裝的變頻器加外圍的控制，保護，顯示等電氣元件和柜體組成的，是對三相交流電動機（包括風機，泵）進行變頻調速控制的交流拖動裝置和節能裝置。

設備結構

變頻器控制柜（變頻器電控柜/電氣控制柜）采用封閉柜式結構，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能

變頻器是變頻柜的專用配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大，一般根據工礦要求定制。目前比較定型的有：恒壓供水變頻柜（1控1，1控2，1控3等），自動扶梯變頻控制柜，中央空調循環水泵變頻柜, 風機變頻節能柜等。

設備功能

1、 電源切換與保護變頻柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分?jǐn)嚯娐吠?，可對電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。

2、 啟、停控制功能變頻柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。

3、 頻率（速度）調整變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速

4、 表頭顯示變頻柜面板上設置電壓表，電流表,頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。

5、 備用工頻切換用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源（此方式可選擇手動/自動，工頻啟動裝置大于15KW用軟啟動器實現）

6、 多種控制功能可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。

7、 加裝外圍設備根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等。

8、 安全防護將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。

9、 整齊美觀將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。
